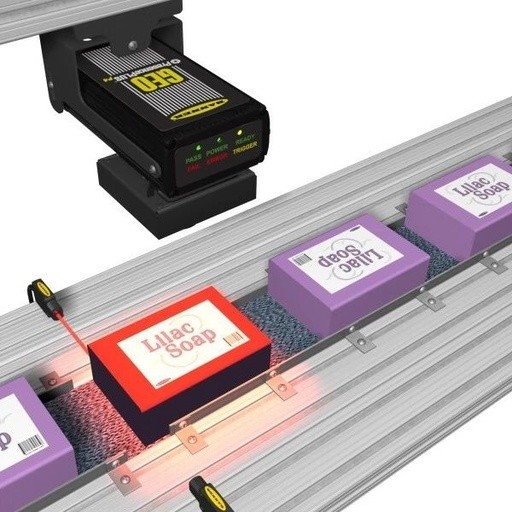

光電傳感器的檢測模式分為如下幾類：對射式、反射板式、偏振反射板式、直反式、寬光束式、聚焦式、定區域式和可調區域式。其中，直反式、寬光束式，聚焦式、定區域式和可調區域式有時又歸類于“光電接近檢測模式”（注意：不要與電容式或電感式接近開關 混淆）。對于光纖傳感器，如使用對射光纖，則為對射式檢測模式；如使用直反式光纖，則為接近式檢測模式。超聲波傳感器分對射式和接近式兩種檢測模式。1、對射式對射式檢測方式的發射器和接收器相互對射安裝，發射器的光直接對準接收器。當被測物擋住光束時，傳感器輸出產生變化以指示被測物被檢測到。對射式是最早使用的一種光電檢測模式。在調制光出現之前，發射器和接收器的對準是一個很大的難題。今天，對于使用高能調制光的光電傳感器，將發射器和接收器對準已非常容易。2、反射板式反射板式的檢測模式中，一個傳感器本身既有發射器又有接收器。發射器發射光照到反射板上，反射光再返回接收器上。當物體擋住光束時，被測物就被檢測到了。反射板式傳感器的檢測距離為從傳感器到反射板的距離。其有效光束通常為錐形，從鏡頭邊沿到反射板邊沿。特殊情況下與此不同，如：當傳感器離反射板太近時，光束不能全部覆蓋整個反射板；或者發射光為激光 光束時。在這些情況下，有效光束的尺寸擴展不到反射板的整個面積。3、接近檢測模式接近檢測模式的光電和超聲波傳感器是通過檢測從被測物反射回來的能量來判斷是否有被測物。例如，當超聲波傳感器接收到被測物反射回來的聲波時，被測物就被檢測到了。這種傳感器的發射器和接收器是組裝在一起的，且在傳感器的同一側。在這種檢測模式中，當被測物出現時，它把一定數量的光反射回傳感器而不象對射式檢測模式中是把光擋住。光電的接近檢測模式又分為以下幾種檢測方式：直反式、寬光束式、聚焦式、定區域式和可調區域式。4、直反式光電傳感器中，直反式傳感器是一種常用的檢測模式。在這種方式中，發射器發出的光以多種角度...
